Pemurni Cakram Ganda

Pemurni Cakram Ganda

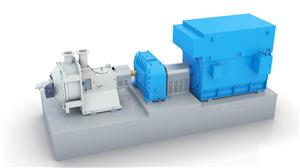

Double Disc Refiner adalah sistem pembuatan pulp kontinyu yang relatif ideal saat ini. Sebagaimana disyaratkan dalam proses pembuatan pulp, pabrik kertas dapat memilih satu set atau beberapa set untuk operasi paralel atau operasi seri

pertanyaan
Keuntungan
Cakram putar yang dirancang khusus disejajarkan secara otomatis di bawah fungsi stok.
Sesuai dengan persyaratan pemurnian, jarak bebas dapat disesuaikan melalui perangkat elektromekanis.
Alat khusus untuk penggantian cakram penghalus dengan mudah dan cepat.
Struktur las berkekuatan tinggi untuk memastikan pengoperasian yang stabil dan andal.

Struktur Dan Prinsip

Pemurni ini terdiri dari badan utama, kopling dan roda gigi umpan, dll.

1. Tubuh utama

Pemurni memiliki dua bagian abrasif. Berdasarkan sudut kemiringan pola abrasi, dipasang empat pelat abrasif, dua di kiri dan dua di kanan. Dua pelat kiri dipasang pada dinding bagian dalam cangkang mesin dan di dalam cakram berputar dan dua pelat kanan dipasang di luar cakram berputar dan alas bergerak, membentuk dua bagian abrasif (lihat gambar untuk instruksi pemasangan). Stok dialirkan ke bagian abrasif melalui pipa masuk. Setelah pemukulan dan pemurnian, dipompa keluar dari bagian abrasif dan dialirkan ke dalam cangkang, akhirnya dikeluarkan dari pipa saluran keluar.

Ada dua bantalan pada poros utama dan dipasang dengan alas bantalan dan dihubungkan ke motor melalui kopling dengan pin kolom Nilon. Meja putar berada di sisi lain poros utama. Dan terdapat cakram abrasif di setiap ujung meja putar, dan meja putar berputar di antara dua cakram abrasif dan bergerak secara aksial di bawah tekanan.

Alas bergerak disesuaikan dengan roda gigi umpan dengan gerakan aksial untuk mengatur ruang antara dua bagian abrasif. Kunci bulu dipasang di antara alas bergerak dan kotak mesin dan didorong oleh sekrup trapesium.

Penutupnya adalah struktur yang dilas yang dihubungkan dengan casing dengan pin roll. Tarik seluruh alas bergerak ke dalam penutup dan kendurkan baut pengunci sebelum membuka penutup. Jaga kebersihan permukaan dan tarik alas bergerak ke dalam penutup sebelum menutup penutup. Kemudian kencangkan baut yang dikencangkan secara merata.

2. Kopel

Kopling dihubungkan dengan pin kolom Nilon dengan karakter mudah dilepas dan dirawat. Ini memenuhi persyaratan perpindahan pengumpanan dan pelepasan serta transmisi torsi

3. Perlengkapan pakan

Perlengkapan umpan mencakup sistem reduksi roda gigi cacing. Di bawah kekuatan roda gigi cacing, sekrup ulir trapesium berputar dan menggerakkan alas yang dapat digerakkan ke depan atau ke belakang. Alas yang dapat digerakkan bergerak 0,23 mm untuk setiap putaran motor. Saat berputar searah jarum jam, ia bergerak maju dan berlawanan arah jarum jam ke belakang.

Mesin pengupas cakram ganda banyak digunakan pada kertas tisu, kertas kemasan, pulp kimia, dan bidang lainnya

• pelat penghalus

Parameter Teknis

Kasus

Kertas tisu: Jiangxi Sateri

Kertas khusus: Zibo Omu

Kertas Pengepakan: Zhejiang Jinli
